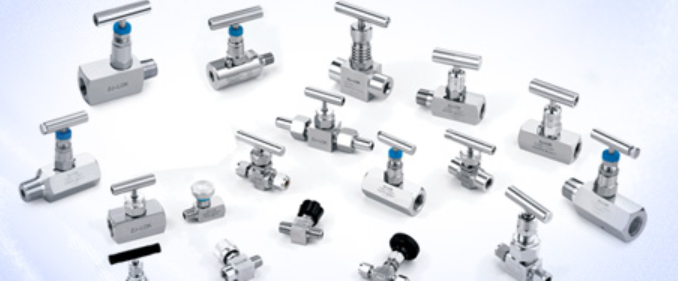

针阀 Needle Valves

    仪表阀门是一种管路附件。它是用来改变通路断面和介质流动方向，控制输送介质流动的一种装置。

      仪表阀有许多种类和设计，但是大部分都有下列四种功能之一：

      隔离：此类阀门打开或关闭。它的功能是通过连接或隔离使流体与系统的其他部分保持流通或断开。如针阀、球阀、波纹管阀

     调节：此类阀门调节通过系统的流体的速率。它通常既不是全开也不是全关。如调节型针阀、计量阀

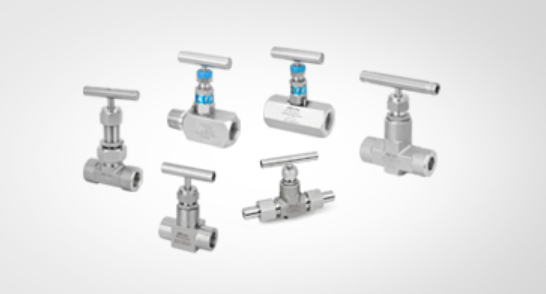

针形阀：

设计标准：

MSS SP-99, Instrument Valves 仪表阀门

JBT 7747-2010  针形截止阀

阀门的测试标准：

API 598, Valve Inspection and Testing

阀门的检查和测试

最大工作压力：689 bar (10000 psig)

◎ 工作温度：

PTFE 填料：-54 °C 至 232°C (-65°F 至 450°F )

PEEK 填料：-54 °C 至 260°C (-65°F 至 500°F)

石墨填料：-54 °C 至 649°C (-65°F 至 1200°F )

特点：

1. 一体式阀体结构

2. 两截阀杆设计，上阀杆螺纹经特殊硬化处理，下阀

    杆表面经滚压硬化处理

3. 上阀杆螺纹的润滑脂与系统介质隔离

4. 非旋转的下阀杆上下运动代替旋转升降，减少每个

    行程对填料的磨擦，减少阀座和阀头之间的咬合

5. 阀门在全开位置具有背密封功能

6. 可面板安装

7. 手柄采用两端螺钉锁紧，稳固耐用

8. 每只阀门在出厂前均以额定工作压力的氮气进行密封测试

仪表阀型号，J61Y-160P DN10   J23W-160P DN10   J23W-64P DN10  J23W-160P DN6     J61Y-160P DN10   J23W-160P DN6 真空波纹管，
